为什么轨道交通车辆粘接离不开EN 17460？

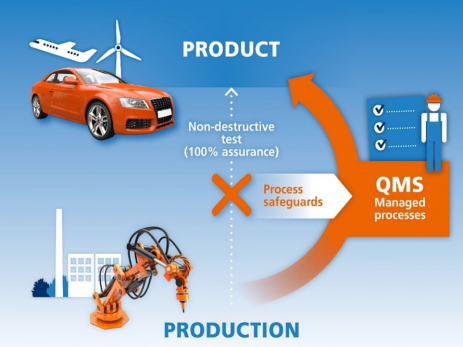

胶粘剂粘接技术是一种载荷传递均匀，不损伤基材，可以实现柔性连接或者刚性连接，实现不同材料之间的连接，连接的同时可以提供密封、减震、绝缘等附加功能，实现大面积或者小面积连接，实现轻量化设计的连接方式。因此，胶粘剂粘接和密封技术在轨道交通车辆制造过程中得到了非常广泛的运用，如轨道车辆窗玻璃的粘接和密封，玻璃钢头罩的粘接和密封，车门的制造，内装板的粘接，地板布的粘接，防寒材的粘接，受电弓的粘接，车辆座椅的粘接，车体的密封，电池箱的密封，牵引电机的灌封等。与此同时，粘接也是一种特殊工序，粘接部件的质量无法通过非破坏性的测试方法获得其全部产品质量信息，换而言之，无法仅通过产品的最终检验来判断产品是否合格，很多粘接缺陷只能在使用中才能暴露出来，比如，粘接件脱落，密封失效漏水，粘接部件使用寿命不足，粘接强度不足等。

因此，对于粘接这一特殊工序，需要针对性比较强的质量管理体系来管控粘接过程，Fraunhofer IFAM牵头众多轨道交通车辆制造企业起草了德国标准DIN 6701，针对轨道车辆制造过程中粘接工艺的质量管理，经过多年在轨道交通行业的运行升级成了欧洲标准EN17460（EN17460 Railway applications – Adhesive bonding of rail vehicles and their components轨道运用—轨道车辆及其部件的粘接运用）, 通过三大核心要素对粘接部件的设计（生产之前），粘接部件的生产制造（生产之中），粘接部件的维修（生产之后）等方面进行全面的质量管控。EN 17460是ISO 9001质量管理体系针对轨道交通行业胶粘剂粘接这一技术领域质量控制的具体化，将粘接部件的产品设计、胶粘剂的选型，粘接工艺的策划、粘接部件的生产制造、质量保证和产品维护维修等方面的技术规范形成一套完整的质量管理体系。

EN 17460针对轨道交通车辆粘接技术运用总结了以下三大核心要素：

1)      根据安全要求对粘接接头进行安全等级划分（A1、A2、A3、Z）

粘接接头的安全等级划分是基于假设粘接接头在实际运用中失效后对人员伤害和对轨道车辆运行的影响程度来进行安全等级划分，粘接接头的等级划分由设计人员和粘接监督进行综合评估，根据安全影响可以将粘接接头划分成高安全要求（A1），中等安全要求（A2），低安全要求（A3），无安全要求（Z）四个等级，依据此对粘接接头进行分级管理。

2)      培训和任命粘接人员（ABC）

用胶企业需要根据所生产的粘接部件安全等级高低（A1~Z），培训和任命相应资质的粘接人员作为粘接监督及代表、粘接操作人员、粘接检测人员。粘接人员资质包括欧洲粘接工程师（EAE），欧洲粘接技师（EAS），欧洲粘接操作员（EAB）。被任命为粘接监督的人员需要被授予其责任范围内的独立决策权，对粘接部件的设计、工艺、生产、维修、采购等过程全面策划和管控。在EN 17460中规定了不同安全等级部件所需要的粘接监督的能力经验水平，也规定了各个级别粘接人员的能力要求。

3)      粘接接头的设计验证

EN 17460规定用胶企业需要对轨道交通车辆粘接部件进行设计验证，需要考虑到整个寿命周期内粘接部件承受的所有机械和非机械载荷作用下，粘接部件受到的真实载荷小于粘接部件的承载极限。

围绕以上三大核心要素，EN 17460对轨道车辆粘接部件的安全等级划分，粘接人员的资质水平要求，粘接设计要求清单的准备，胶粘剂的选型验证，设计验证的方法，粘接图纸文件的规定，粘接工艺验证，粘接作业指导书的准备，粘接物料的采购，粘接部件的采购，粘接任务的分包，粘接生产环境及粘接物料的管控，粘接的质量策划，粘接件的维护和维修，粘接接头测试方法等方面进行了详细的规定和要求。

粘接部件发生失效，很多情况下会被主观认为是胶粘剂本身的问题，而真实情况往往可能是胶粘剂没有得到科学合理地运用，粘接技术作为一项特殊工序，需要通过质量管理体系来进行质量保证，EN 17460作为专门针对轨道交通车辆胶粘剂粘接技术的质量技术标准，可以提高粘接部件的质量稳定性和可靠性，降低企业的生产和维护成本。EN 17460质量技术标准已经在世界各地轨道交通行业广泛应用并且取得显著的成效，根据EN 17460进行粘接部件的设计生产是每一个轨道交通用胶企业最科学的选择。
